目前，濟(jì)南EPS線條在建筑工程中用的比較多，是一種重要的裝飾材料，在加工該產(chǎn)品的時(shí)候，需要了解EPS的編制基礎(chǔ)、編制說(shuō)明、施工工具以及施工前的檢查工作和施工工藝等，相信大家看完之后會(huì)對(duì)此有新的認(rèn)識(shí)和了解，如若想要了解更多的內(nèi)容，可以多多關(guān)注我們的網(wǎng)站，希望能夠幫助到大家。

　　一、編制基礎(chǔ)

　　1)GB/T10801.1-2002保溫用模壓EPS

　　2)DBJ-63-2002《外墻保溫砂漿技術(shù)規(guī)范》聚合

　　3)DBJ/T01-38-2002《外墻保溫施工技術(shù)規(guī)范》

　　4)DBJ01-97-2005《住宅建筑節(jié)能保溫工程施工質(zhì)量驗(yàn)收規(guī)范》

　　二、編制說(shuō)明

　　安裝人員安裝操作的時(shí)候需要在公司現(xiàn)場(chǎng)工程師的指導(dǎo)下進(jìn)行。

　　三、濟(jì)南EPS線條的施工工具

　　鋸條、手鋸、卷尺、直尺、鏝刀、墻紙刀、剪刀、托線板、2m導(dǎo)向尺、掃帚、灰刀、電動(dòng)攪拌機(jī)、鋼絲刷、磨豆、砂紙等。

　　四、施工前檢查

　　1.施工現(xiàn)場(chǎng)環(huán)境濕度和基層墻體表面溫度在施工后24小時(shí)內(nèi)不得低于5，風(fēng)力不得大于5級(jí)，基層墻體干含水率10%。

　　2.檢查并清除影響粘結(jié)強(qiáng)度的異物，如基層墻面的浮灰污漬、脫模劑、空鼓、突起、風(fēng)化物等。

　　3.平整度和垂直度要求：當(dāng)米的導(dǎo)向尺與水平線匹配時(shí)，偏差應(yīng)小于4毫米。

　　五、濟(jì)南EPS線條的施工工藝

　　1.墻面、窗、門(mén)、洞口等其他施工程序已完成并驗(yàn)收。

　　2.根據(jù)施工圖紙，定位線(中線或邊線)彈出在安裝EPS部件的位置。

　　3.根據(jù)圖紙安裝尺寸切割EPS組件。EPS構(gòu)件為標(biāo)準(zhǔn)尺寸，切割時(shí)應(yīng)考慮接縫寬度。

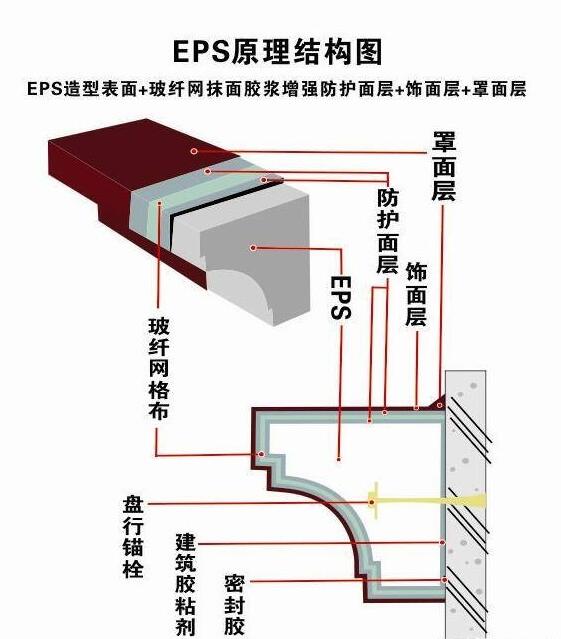

　　4.粘貼EPS組件時(shí)，網(wǎng)格布要翻過(guò)來(lái)。如有特殊情況，可不翻包直接粘貼。EPS組件的粘合劑為“中材院”粘結(jié)砂漿， CBMA 65，采用薄層全粘法粘貼。EPS構(gòu)件用力擠壓，使砂漿從四周溢出，膠縫寬度不大于3mm。膠縫應(yīng)邊粘邊鉤，灰縫應(yīng)飽滿，EPS構(gòu)件表面應(yīng)保持整潔。

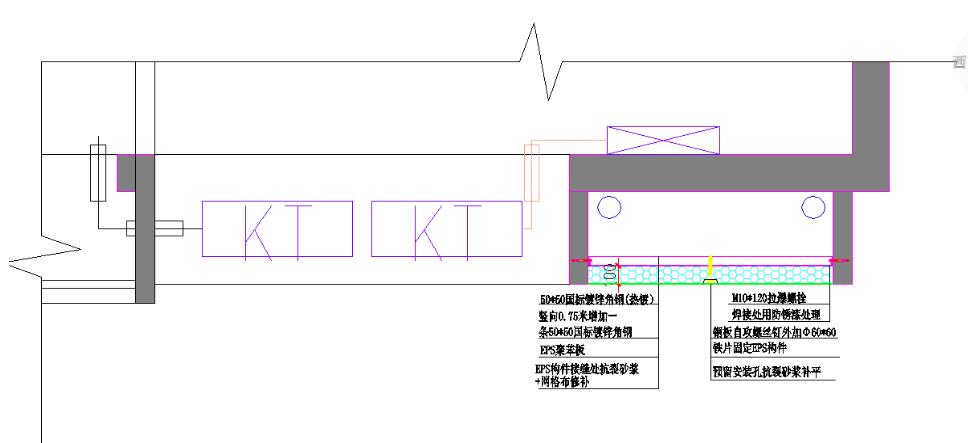

　　5.對(duì)于較大的電動(dòng)助力轉(zhuǎn)向系統(tǒng)部件，安裝時(shí)需要設(shè)置支架進(jìn)行臨時(shí)固定。

　　6.安裝時(shí)，如果需要拼接，應(yīng)事先測(cè)量拼接的尺寸和角度，預(yù)拼接應(yīng)在平坦的地方進(jìn)行，間隙不大于3毫米。以“中材院”粘結(jié)砂漿CBMA 25為拼接粘結(jié)材料，可以增加砂漿的稠度，采用薄層全粘法。拼接時(shí)，要求輕輕均勻擠壓錘擊，使灰縫符合要求。

　　7.拼接完灰縫后，用灰刀勾平整合EPS構(gòu)件。干燥后，如果EPS組件拼縫處有多余的粘結(jié)砂漿，可以用砂紙打磨。

　　8.干燥后，用中國(guó)建筑材料研究所研制的聚苯乙烯構(gòu)件專用防裂膠對(duì)聚苯乙烯構(gòu)件的拼接部位進(jìn)行處理。關(guān)于處理方法方法，請(qǐng)參見(jiàn)專用防裂粘合劑的使用說(shuō)明。

　　9.平縫處理：當(dāng)膠縫寬度不大于3mm時(shí)，平縫應(yīng)在安裝后的第2天進(jìn)行打磨，并在100mm寬、厚度小于2mm的玻璃纖維網(wǎng)格布上粘貼CBMA25貼面砂漿;當(dāng)膠縫寬度大于3毫米時(shí)，接縫應(yīng)填充薄聚苯乙烯板，然后用100毫米寬的玻璃纖維網(wǎng)格布加固，粘貼CBMA25貼面砂漿。干燥后，如果線腳拼縫處留有多余砂漿，處理方法同上。

　　10.濟(jì)南EPS線條成品時(shí)注意成品保護(hù)。嚴(yán)禁踩踏或撞擊重物。如有損壞，應(yīng)拆除并重新安裝整個(gè)EPS。

　　關(guān)于濟(jì)南EPS線條的基礎(chǔ)、說(shuō)明以及施工工具和施工前的檢查工作，上述內(nèi)容中已經(jīng)為大家詳細(xì)的總結(jié)完了，在施工的時(shí)候，可以參考上述內(nèi)容。
